FR-4 è un codice di grado di materiale ignifugo, che rappresenta un materiale composito a base di resina epossidica e tessuto in fibra di vetro, ampiamente utilizzato nella produzione di PCB e nell'isolamento elettronico.

FR-4 è un materiale chiave ampiamente utilizzato nell'industria elettronica. Le sue caratteristiche principali e le sue applicazioni sono le seguenti:

1. Definizione ed essenza

• Grado del materiale piuttosto che nome specifico: FR-4 è un codice di grado ignifugo stabilito da NEMA (National Electrical Manufacturers Association), che indica che la resina è resina epossidica, il materiale di rinforzo è tessuto in fibra di vetro e il grado ignifugo raggiunge lo standard UL94 V-0.

• Composizione: è composto principalmente da resina epossidica quadrifunzionale, riempitivo (Filler) e tessuto in fibra di vetro di grado elettronico, ed è realizzato mediante un processo di laminazione ad alta temperatura e alta pressione.

2. Caratteristiche principali

• Resistenza alla fiamma: conforme allo standard UL94 V-0 e autoestinguente durante la combustione.

• Prestazioni elettriche: costante dielettrica stabile (Dk) (ad esempio 4,5), isolamento eccellente, adatto per circuiti ad alta frequenza.

• Resistenza meccanica: elevata rigidità, resistenza al calore e all'umidità, può essere lavorato con precisione.

• Gestione termica: basso coefficiente di dilatazione termica (CTE), adatto ad ambienti ad alta temperatura.

3. Aree di applicazione

• Produzione di PCB: in quanto substrato tradizionale, viene utilizzato per circuiti stampati multistrato (ad esempio schede driver LED a quattro strati) per garantire compatibilità elettromagnetica e capacità di trasporto di corrente.

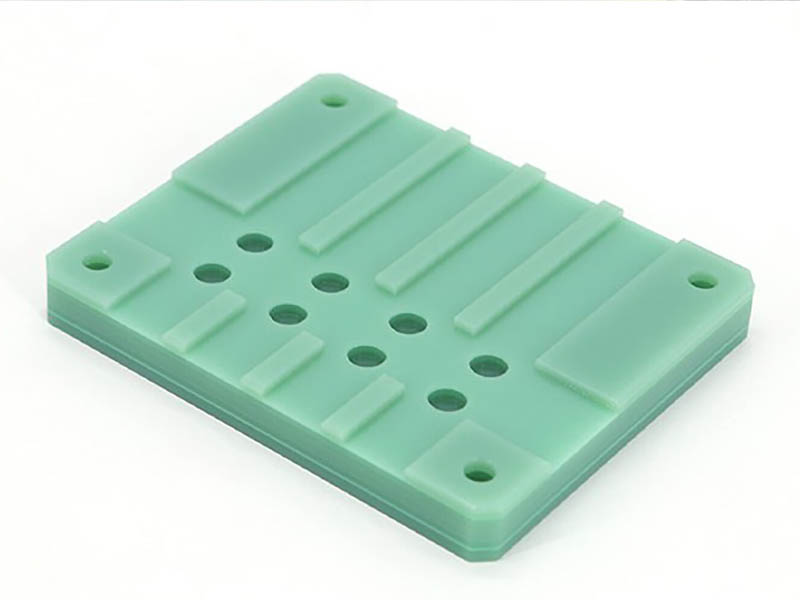

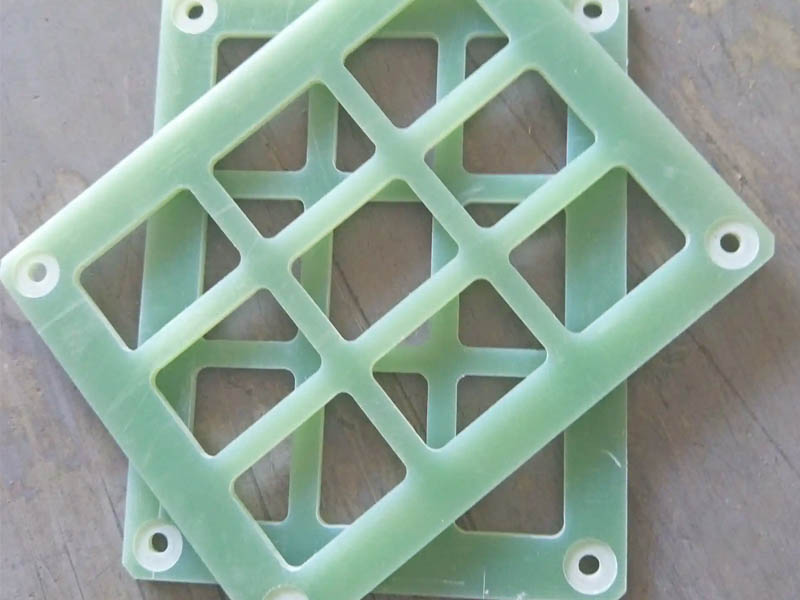

• Componenti isolanti: tra cui pannelli isolanti per trasformatori, parti isolanti per motori, pannelli di rinforzo FPC, ecc.

• Attrezzature industriali: come ingranaggi di rettifica, schede di prova, ecc., che richiedono un'elevata resistenza meccanica.
