Si riferisce all'uso di macchine controllate da computer (CNC) per tagliare, modellare e forare FR4 (un laminato di resina epossidica rinforzata con fibra di vetro ignifuga) per produrre isolanti elettronici di precisione, supporti per PCB e varie parti meccaniche con eccellente resistenza, proprietà elettriche e resistenza all'umidità.

Primo, FR4 È un materiale ignifugo composto da resina epossidica e tessuto in fibra di vetro. La sigla "FR" nella sua designazione indica la resistenza alla fiamma, mentre il numero "4" ne indica il grado di protezione. Viene utilizzato principalmente come substrato per circuiti stampati (PCB) e come materia prima per vari componenti isolanti. Possiede un'elevata resistenza meccanica, proprietà elettriche stabili e una buona resistenza al calore, soddisfacendo lo standard di resistenza alla fiamma UL94 V-0.

Allora perché utilizzare il CNC per lavorare l'FR4?

1. Alta precisione: Il materiale FR4 è soggetto a delaminazione se il processo di laminazione è leggermente irregolare. Il CNC utilizza programmi informatici per controllare gli utensili da taglio, e la velocità e l'avanzamento possono essere precise con diverse cifre decimali, limitando l'errore di lavorazione entro ±0,02 mm. Questo è un risultato difficile da ottenere in modo coerente utilizzando i metodi manuali tradizionali o le normali macchine utensili.

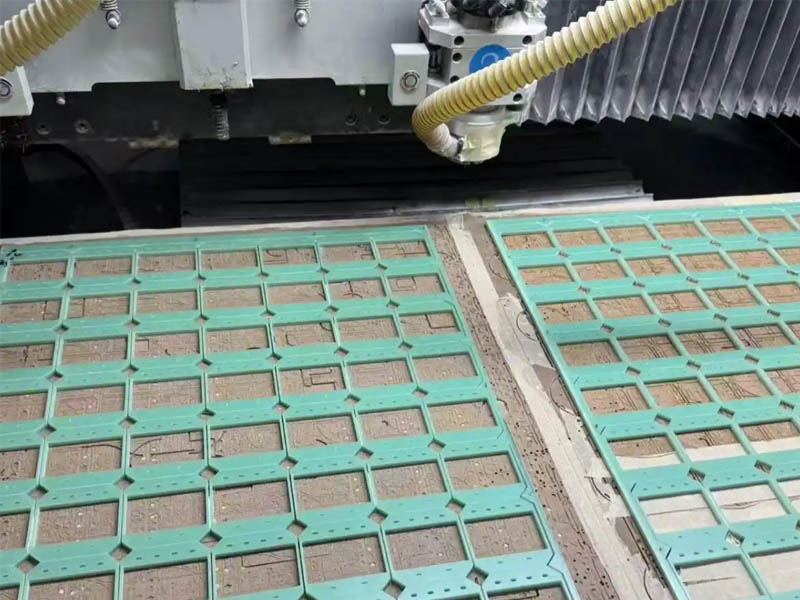

2. Alta efficienza: Il CNC può funzionare in modo automatico e continuo, completando foratura, fresatura e taglio in un'unica operazione. Può anche funzionare 24 ore su 24, il che lo rende particolarmente adatto alla produzione di massa. Ad esempio, nella produzione di componenti isolanti per paralumi a LED, la foratura può essere seguita da una fresatura per creare un cerchio, in modo rapido e uniforme.

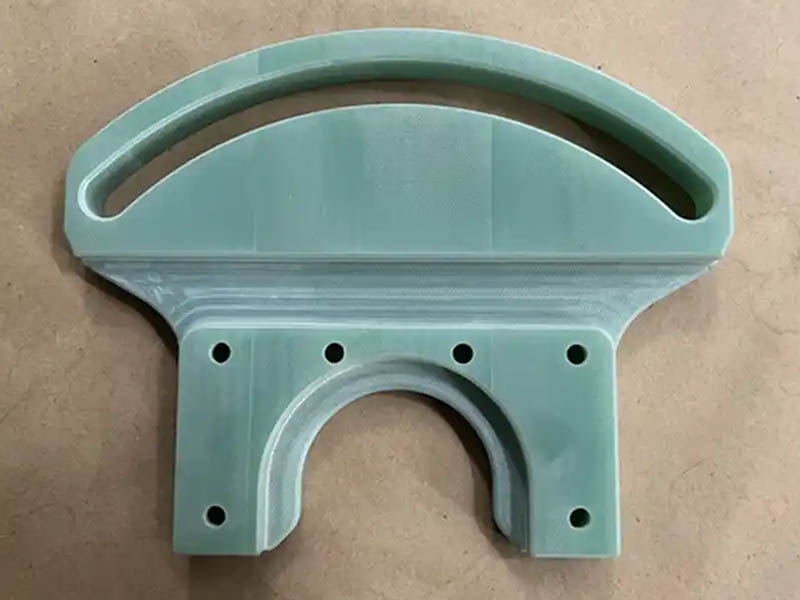

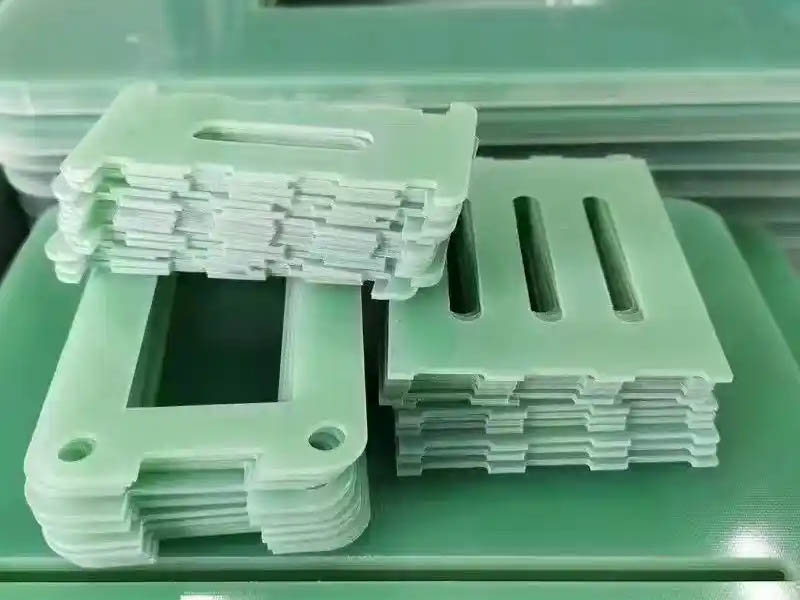

3. Versatilità: Può essere lavorato in varie forme complesse. FR4 viene spesso utilizzato per realizzare guarnizioni isolanti e deflettori, che possono presentare fori irregolari, superfici curve o strutture a pareti sottili. Le capacità di collegamento multiasse e di programmazione del CNC consentono di gestire facilmente queste situazioni, il che rappresenta una carenza dei torni e delle fresatrici tradizionali.
